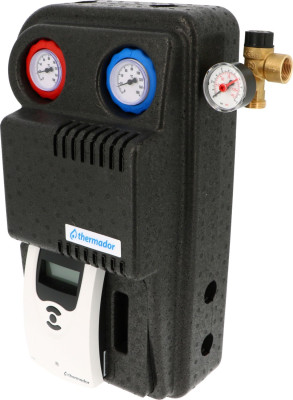

Groupe de transfert solaire 230 V - 50 Hz - 172x111x49 mm - départ / retour FF 3/4" avec régulation RS4 THERMADOR
Documentation technique
Description du produit
Groupe de transfert solaire avec coque d'isolation. Départ / retour femelle 3/4" solaire avec régulation RS4 + circulateur solaire ErP régulateur de débit avec débitmètre + sondes S2/S3 précâblées
Le groupe de transfert solaire permet; à l'aide de sa régulation; d'effectuer le transfert du circuit primaire solaire entre le ou les panneaux et l'échangeur du ballon.
Caractéristiques techniques
- Température max de fonctionnement : 130°C
- Pression de service à froid : 2 bar
- Tarage soupape : 6 bar
- Échelle manomètre : 0-10 bar
- Alimentation électrique : 230V - 50 Hz
- Fonction du groupe de transfert solaire
- Échelle du débitmètre : 2-12 l/min
- Connexions des circuits de départ et de retour : 3/4" F
- Connexion soupape de sécurité solaire : 3/4" F
- Raccordement vase d'expansion : 3/4" M
- Connexions pour le remplissage : 3/4" M
Mise en service
- Fermer complètement la vanne du débitmètre et se raccorder aux vannes de remplissage,
- Faire circuler l'eau jusqu'à ce qu'elle ressorte nette en pensant bien à forcer l'ouverture du clapet antiretour en tournant de 45° la vanne de retour (couleur bleue),
- Répéter l'opération cette fois-ci pour le remplissage avec le fluide glycolé dilué à 50% en fermant la vanne de retour située sous le débitmètre jusqu'à atteindre une pression de 2 bar dans l'installation,
- Rouvrir la vanne du débitmètre,
- Effectuer la purge et le dégazage du circuit, en faisant circuler le fluide à la vitesse maximale de la pompe puis rajouter du fluide si nécessaire.
Photo non contractuelle
|
-
+
|
